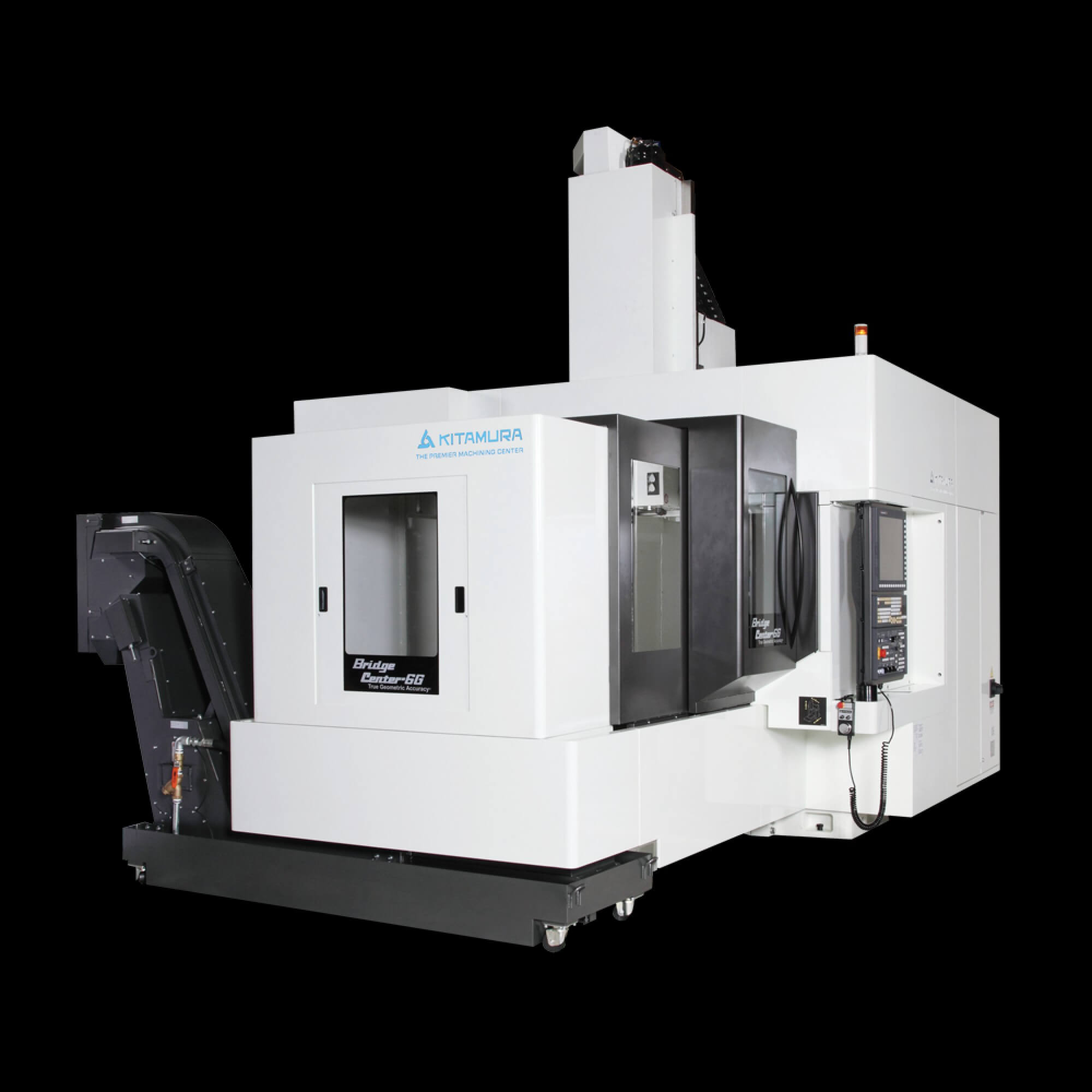

Bridgecenter-6G#40

Das Doppelständer-Bearbeitungszentrum
Technische Daten

Dimension:

35,4” × 70,9” (900 × 1800 mm)

Arbeitshub (axial X, Y, Z):

60,2” × 43,1” × 28,0”
(1530 × 1095 × 710 mm)
Spindelkegel: NST № 40
Drehzahlbereich

Spindel:

 20 000 U/min – mit vierstufigem Räderwerk

Werkzeugwechsler:

40 Stück (60, 80 als Option)

Werkzeugwechselzeit
(Werkzeug zu Werkzeug,
Span zu Span)

6,6 sek. / 12 sek.

 Eilgang
(axial X, Y und Z × um Achse B):
 945 inch/min (24 m/min)

Gesamtleistungsbedarf

35 kW
Eigenschaften

  • Optimal für effizientes Bearbeiten unterschiedlicher Werkstückgeometrien, die hohe Schneidenbelastungen  und auch Hochpräzision brauchen. Perfekt  für Bearbeitung der Stanz- und Presswerkzeuge
  • Achsenbewegungsgenauigkeit für  die  Vollhublänge: ±0,000078”, Wiederholgenauigkeit: ± 0,000039”.
  • Steife Konstruktion aus Meehanite mit einheitlichen  induktionsgehärteten  rechteckigen Gleitführungen
  • Leistungsstarkes, superschnelles vierstufiges Räderwerk ISO 40 mit 20 000 U/min
  • Die Doppelständer-Konstruktion  erweitert das Arbeitsfeld und sichert hohe Steifigkeit
  • Rückkopplung nach ausgestattetem Linearmaßstabsystem für Achsen X, Y, Z
  • Platzsparende Dimension sichert nur 166 lbf/in² der  Aufstellfläche
  • Tischzuladung: 6600 Pf.
