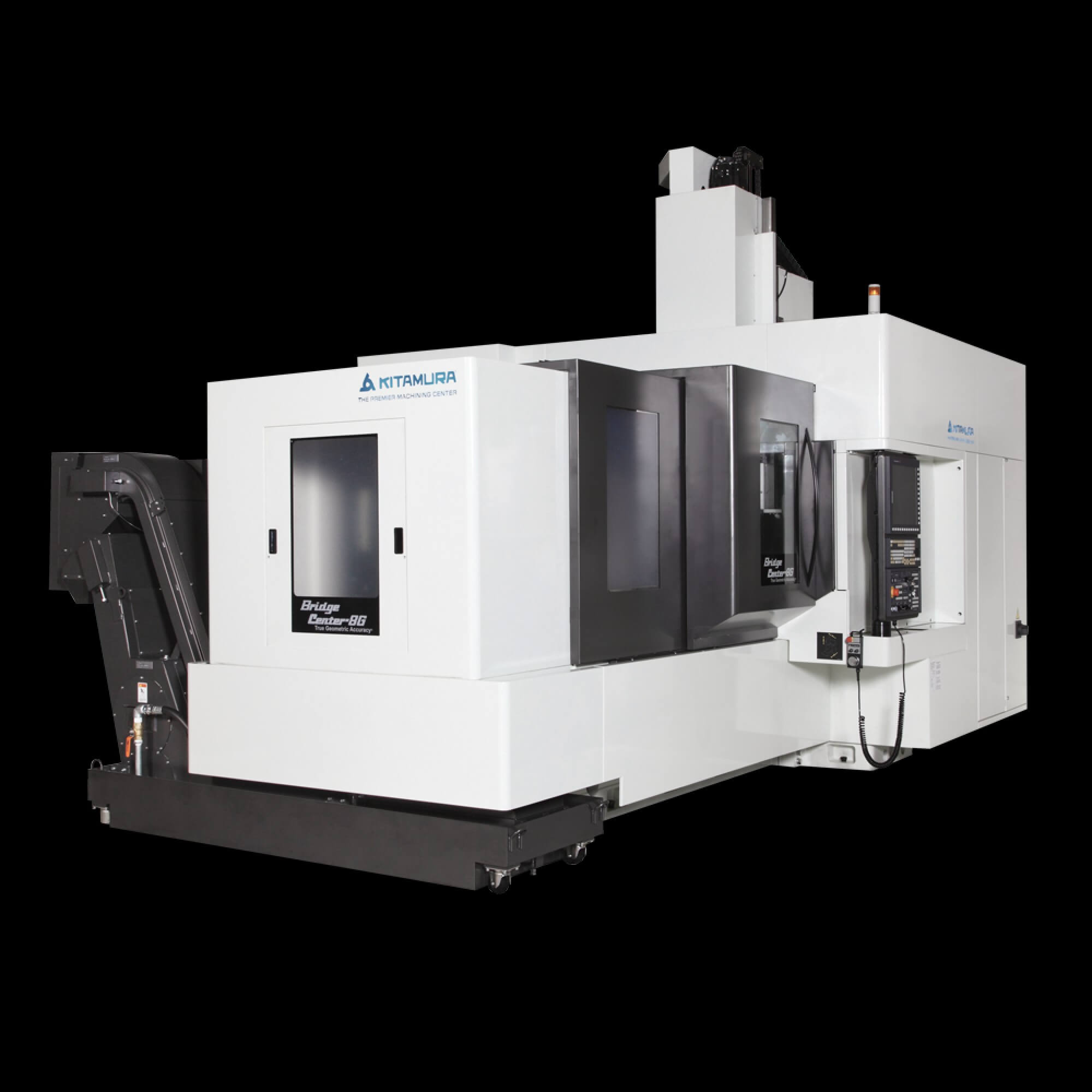

Bridgecenter-8G#50

Das Doppelständer-Bearbeitungszentrum
Technische Daten

Dimension:

35,4” × 98,4” (900 × 2500 mm)

Arbeitshub
(axial X, Y, Z):

80,8” × 43,1” × 28,0”
(3032 × 1095 × 710 mm)
Spindelkegel: NST № 50

Drehzahlbereich
Spindel:

35… 12 000 U/min –
mit vierstufigem Räderwerk

Werkzeugwechsler:

40 Stück (60, 80 als Option)

Werkzeugwechselzeit
(Werkzeug zu Werkzeug,
Span zu Span)



6,6 sek. / 12 sek.

Eilgang

(axial X, Y und Z ×

um Achse B):

945 inch/min (24 m/min)

Gesamtleistungsbedarf

45 kW
Eigenschaften
  • Optimal für effizientes Bearbeiten unterschiedlicher Werkstücke, die hohe Schneidenbelastungen   und auch Hochpräzision brauchen. Perfekt  für Bearbeitung der Stanz- und Presswerkzeuge.

  • Achsenbewegungsgenauigkeit für  die  Vollhublänge: ±0,000078”, Wiederholgenauigkeit: ± 0,000039”.

  • Steife Konstruktion aus Meehanite mit einheitlichen  induktionsgehärteten  rechteckigen Gleitführungen

  • Das mit hohem Drehmoment zweiteilige vierstufige Räderwerk ISO 50, 12 000 U/min

  • Die Doppelständer-Konstruktion mit dem patentierten dreieckigen Kopfteil erweitert das Arbeitsfeld und sichert hohe Steifigkeit im Vergleich zu anderen Bearbeitungszentren mit   hufeisenförmigem Gestell

  • Rückkopplung nach ausgestattetem Linearmaßstabsystem für Achsen X, Y, Z

  • Das platzsparende kompakte Bearbeitungszentrum Bridgecenter-8G  ist nur auf 137,6"× 230,9" (3494 × 5866 mm) der Stellfläche  untergebracht!

  • Tischzuladung 7700 Pf. ermöglicht die Bearbeitung von großen und schweren Werkzeugstücken
