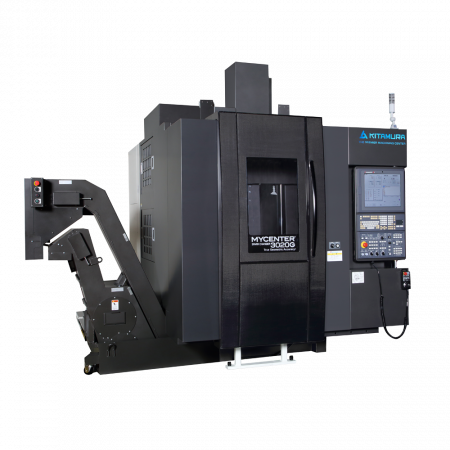

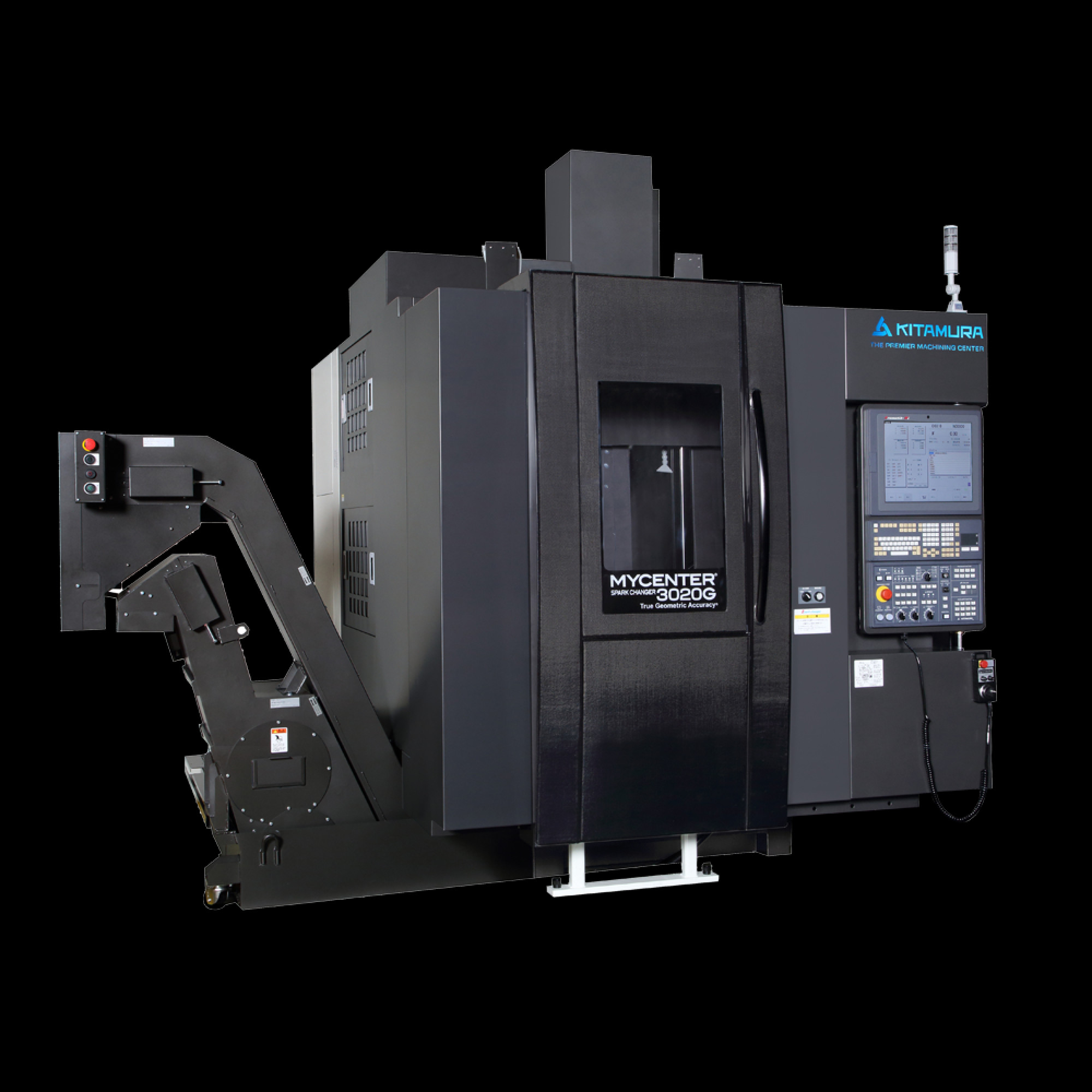

Mycenter-3XiG “Sparkchanger”

Vertikales Bearbeitungszentrum
Technische Daten
Dimension:16,1” × 34,0” (410 × 864 mm)
Arbeitshub (axial X, Y, Z):30” × 18” × 18,1” (760 × 455 × 460 mm)
Spindelkegel: NST №  40
Drehzahlbereich Spindel:20… 20 000 U/min – mit vierstufigem
Räderwerk
Werkzeugwechsler:30 Stück
Werkzeugwechselzeit
(Werkzeug zu Werkzeug,
Span zu Span)
1,6 sek. /3,3 sek.
Eilgang (axial X, Y und
Z × um  Achse B):
1969  inch/min   (50 m/min) axial X,
Y × 1417 inch/min   (36 m/min) axial Z
Gesamtleistungsbedarf:
30 kW
Eigenschaften
  • Erweiterte Bearbeitungsmöglichkeiten  dank den breiten Steuerungsmitteln von KITAMURA-CNC-Steuerung Arumatik-Mi
  • Optimal für Schwerschneiden der Presswerkzeuge und leistungsstarke genaue  Bearbeitung hochpräziser Werkstücke
  • Achsenbewegungsgenauigkeit für  die  Vollhublänge: ±0,000078”, Wiederholgenauigkeit:
    ± 0,000039”
  • Starre Konstruktion aus Meehanite mit einheitlichen    rechteckigen Gleitführungen
  • Zweiteilige universale Spindel 15HP AC mit direktem Antrieb und   Drehzahl  15 000 U/min
  • Effiziente durch Spindel anzuwendende Kühlschmierstoffzufuhr    mit möglicher Vor-Ort Installation
  •  Die Geschwindigkeit der Datenverarbeitung – 2800 Bl./ sek. sichert schnelle zügige Bearbeitung von komplexen Werkstücken
  • Optimale Betriebsflexibilität ermöglicht zusätzliche Vor-Ort Installation  von 4./5. Achse
