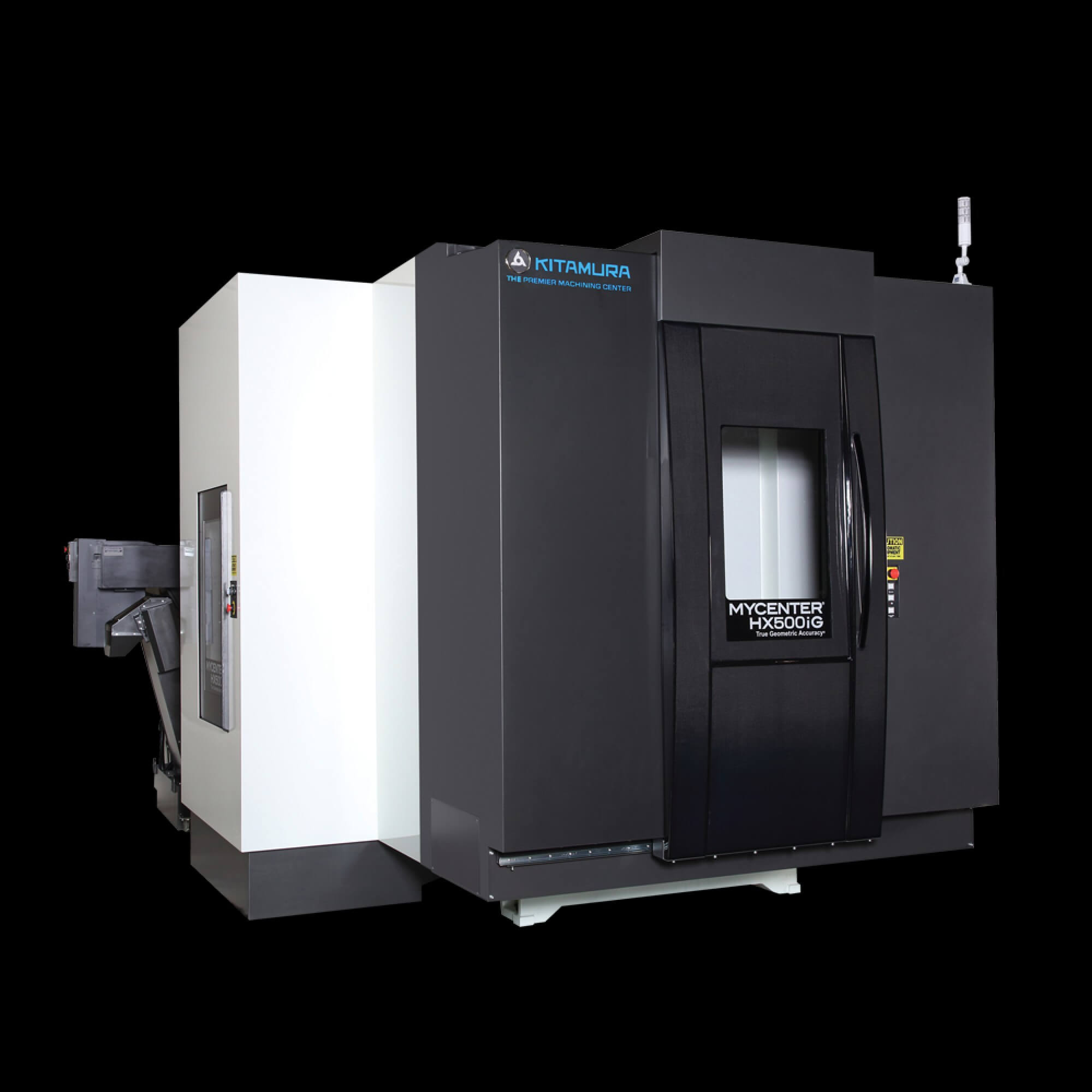

Mycenter-HX500iG#50

Horizontales Hochpräzisions-Bearbeitungszentrum
Technische Daten
Dimensionstabelle:19,7” × 19,7” (500 × 500 mm)
Achsenverfahrweg
X-Y-Z [mm]:

34,3” × 31,5” × 36,6” (870 × 800 × 930 mm)

Spindelkegel: NST Nr. 50
Drehzahl Hauptspindel: 35... 12 000 U/min (8 000 U/min als Option) —
mit Zahnradgetriebe, 4-stufig
Anzahl Werkzeuge:50 St. (100, 150, 200 als Option)
Zeit zum Wechseln
der Werkzeuge
(W-W/S-S):
2,1 S /4,8 S
Eilgänge X-Y-Z × B:2362 Zoll/min (60 m/min) × 12 000 Grad/min
Leistungsaufnahme:55kW
Eigenschaften

• Konfigurationen der Spindel mit Zahneingriff: 12 000 U/min und als Option 8000 U/min. Mit hoher Drehzahl und hohem Drehmoment. Als Option wird die Spindel mit Hohlkegel HSK angeboten

• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000078”, Wiederholgenauigkeit: ±0,000039”

• Konstruktion auf der Basis von einteiligen rechteckigen Gleitführungen, Messleisten an allen Achsen und Konstruktion mit einem gepaarten Kugelgewindetrieb in den Achsen X und Y

• Vollwertiger 4-Achsen-Drehtisch für die Bearbeitung auf 360°

• Die weltweit höchsten Geschwindigkeiten bei Eilgängen auf einteiligen rechteckigen Gleitführungen von 2362 Zoll pro Minute

• Standardmäßiger Palettenwechsler mit 2 Positionen ermöglicht das Hinzufügen von Palettentischen und Systemen zur Zwischenlagerung von Palettentischen unter Betriebsbedingungen

• Übertrifft die Konkurrenten in der Größe des Arbeitsbereiches und Hublänge!
