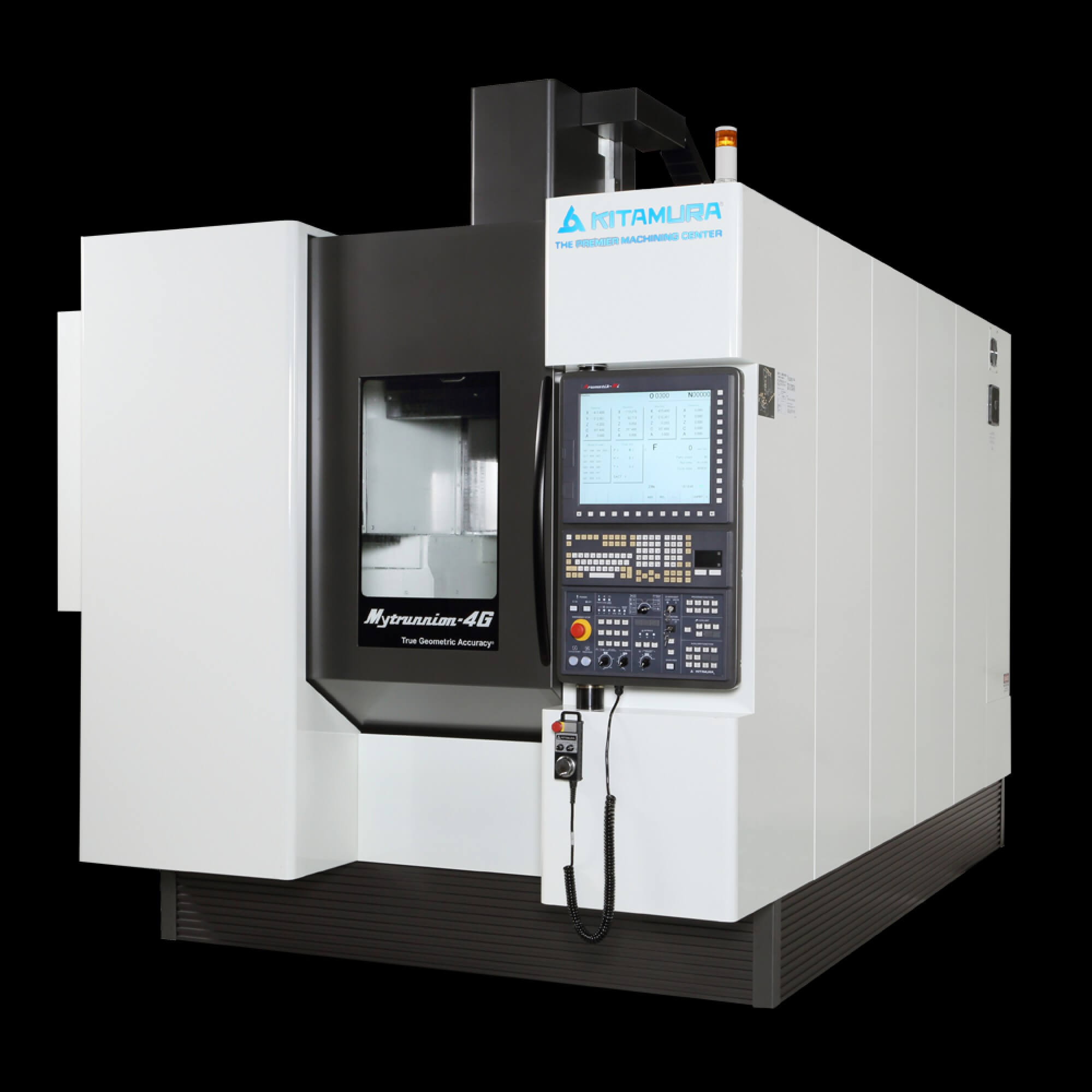

Mytrunnion-4G

5-Achsen-Bearbeitungszentrum
Technische Daten
Dimension:Kreidurchmesser  15,7” (400 mm)

Verfahrbereiche

(axial X, Y, Z):

24” × 24” × 19,7” (610 × 610 × 500 mm)

Arbeitshub
(um die Achsen A, C):
 -120°... +30° /0°... 360°
Spindelkegel: NST № 50
Drehzahlbereich:40... 15.000 U/min
Werkzeugwechsler:60 Stück.
Werkzeugwechselzeit
(Werkzeug zu Werkzeug,
Span zu Span)
2,2 sek /5,8 sek
Eilgang (axial X, Y, Z):1969 inch/min   (50 m/min) axial X, Y
und 985inch/min   (25 m/min) axial Z
Eilgang (um die Achsen A, C) 18 000 Grad/min (50 U/min)
Gesamtleistungsbedarf:
45 kW
Eigenschaften
  • Optimal für mechanische Bearbeitung  mit höchster Präzision zugleich auf 5 Achsen
  • Positioniergenauigkeiten über den gesamten Verfahrbereich:  ±0,000078”,
    Wiederholgenauigkeit ±0,000039”
  • Die hochfahrende Gleitvorrichtung ermöglicht  ein leichtes Zuführen/Abführen eines zu bearbeitenden Werkstücks
  • Hochleistungsstarke Doppelkontaktspindel 15HP mit direkter Motoranschaltung, ISO 40, Drehzahlbereich: 15 000 U/min. Als Option wird eine Spindel mit Hohlkegel HSK-A63 gebietet.
  • Direkte Wegmeßsysteme in allen Achsen
  • Die Bearbeitungsgröße 21,7" Ø × 15,7" В (550 × 400 mm) überholt Konkurrenten in allen Belangen
  • Hochqualitative Konstruktion aus Meehanite sichert   perfekte Vibrationsdämpfung   und verbessert die Bearbeitung der Oberfläche.
