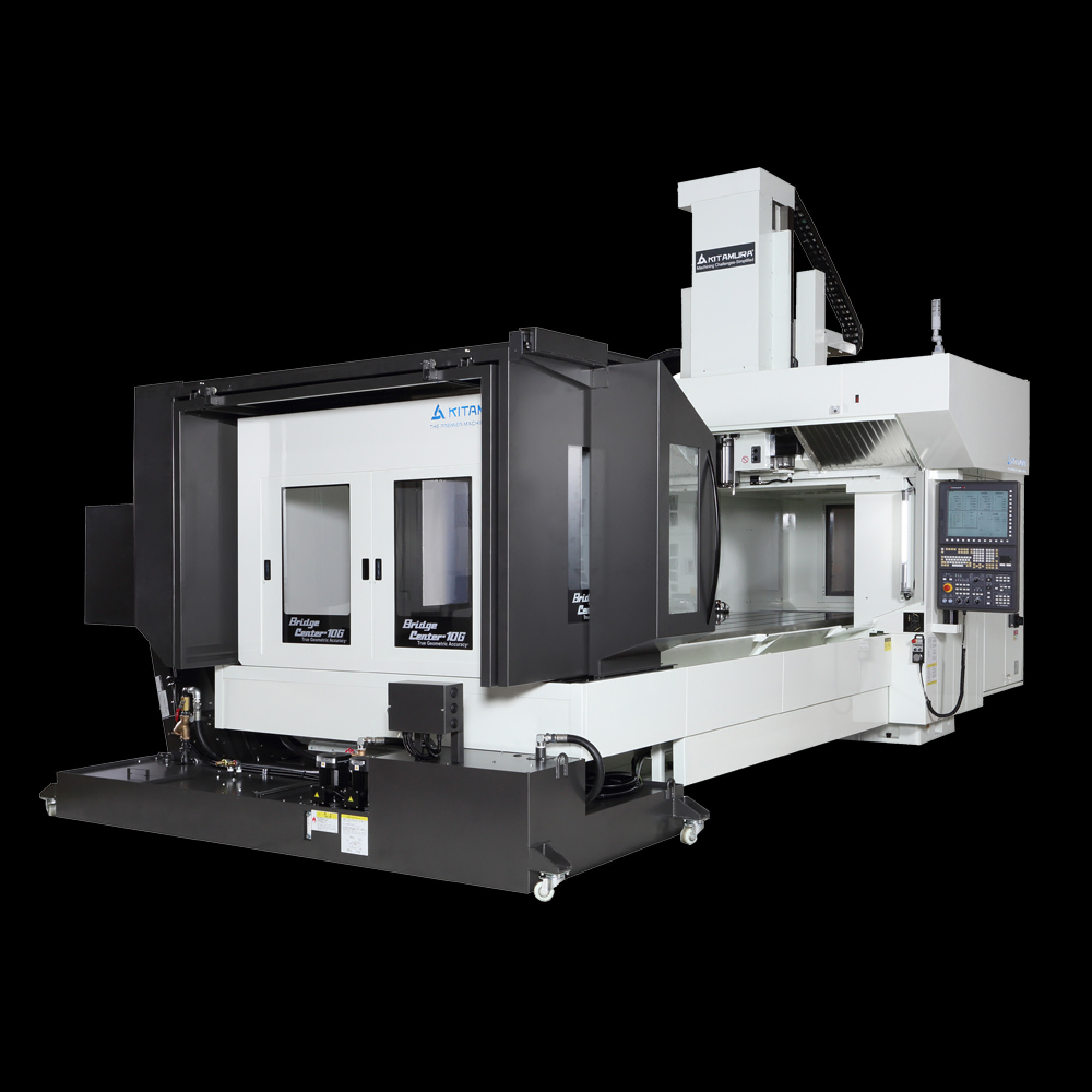

Bridgecenter-10G Das Doppelständer-Bearbeitungszentrum
| Dimensionstabelle: | 53,9” x 118,1” (1,370 x 3,000mm) |
| Achsenverfahrweg (X, Y, Z): | 100,0” x 63,6” x 31,5” (2,540 x 1,615 x 800mm) |
| Spindelkegel: | NST No. 50 |
| Drehzahl Hauptspindel: | 35~12.000 U/min, 4-Stufen-Getriebe |
| Anzahl Werkzeuge: | 40 Stk. (60, 80 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
6.6 s/14.0 s |
| Eilgänge (X,Y,Z): | 945 Zoll/min (24m/min) |
| Leistung: | 50KVA |
• Die Maschine eignet sich optimal für die mechanische Bearbeitung von großen Werkstückformen und zeichnet sich durch ihre extrem steife Doppelständerkonstruktion und Hochpräzision. Sie passt perfekt für Schrupp- und Schlichtbearbeitung der großen Vertiefungen und inneren Teile bei der Fertigung von Stanz- und Presswerkzeugen.
• Achsenbewegungsgenauigkeit für die Vollhublänge: ±0.002mm, Wiederholgenauigkeit: ±0.001mm
• Steife Konstruktion aus Meehanite mit einheitlichen induktionsgehärteten rechteckigen Gleitführungen
• Das mit hohem Drehmoment zweiteilige Räderwerk ISO 50, 12 000 U/min
• Die patentierte Doppelständer-Konstruktion mit Portalgestell erweitert das Arbeitsfeld und sichert hohe Steifigkeit
• Rückkopplung nach ausgestattetem Linearmaßstabsystem für Achsen X, Y, Z
• Leistungsstarke und hochpräzise Bahnsteuerung für genaue und schnelle mechanische Bearbeitung. Die Geschwindigkeit der Datenverabeitung – 2800 bl./ sek
• Tischzuladung – 13 300 Pf. sichert zusätzliche Vorteile bei leistungsstarker mechanischer Bearbeitung von großen und schweren Teilen.
