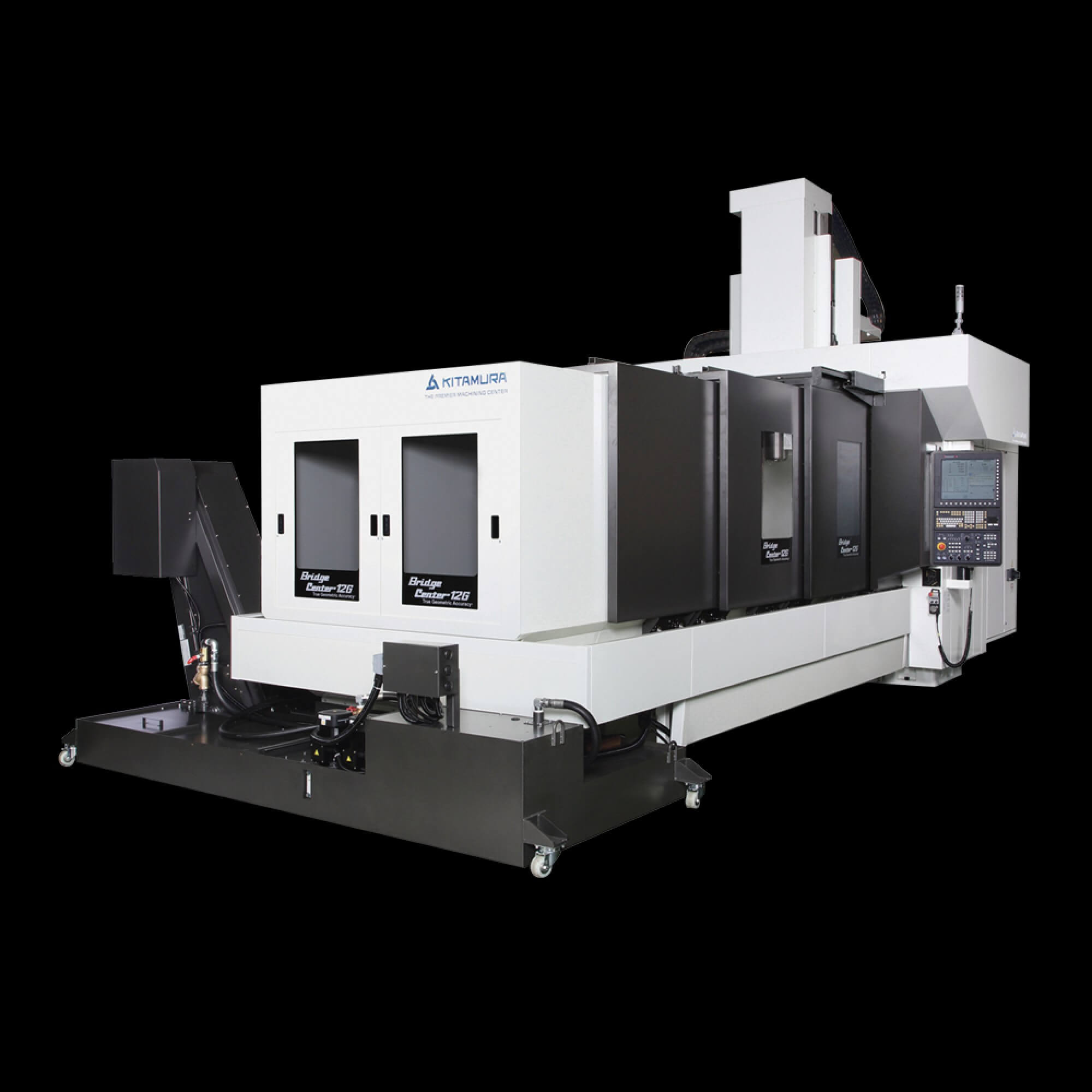

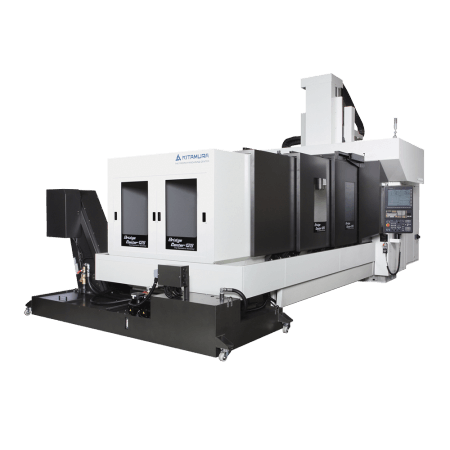

Bridgecenter-12G Das Doppelständer-Bearbeitungszentrum
| Dimensionstabelle: | 53,9” x 137,8” (1,370 x 3,500mm) |
| Achsenverfahrweg (X, Y, Z): | 120,1” x 63,6” x 31,5” (3,050 x 1,615 x 800mm) |
| Spindelkegel: | NST No. 50 |
| Drehzahl Hauptspindel: | 35~12.000 U/min, 4-Stufen-Getriebe |
| Anzahl Werkzeuge: | 40 Stk. (60, 80 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
6.6 s/15.0 s |
| Eilgänge (X,Y,Z): | 945 Zoll/min (24m/min) |
| Leistung: | 50KVA |
• Der erweiterte bis 120” Arbeitshub axil X sichert optimale Betriebsflexibilität bei der mechanischen Bearbeitung von großen Werkstückformen, für die extrem steife Doppelständerkonstruktion und Hochpräzision von großer Bedeutung sind.
• Achsenbewegungsgenauigkeit für die Vollhublänge: ±0.002mm, Wiederholgenauigkeit: ±0.001mm
• Steife Konstruktion aus Meehanite mit einheitlichen induktionsgehärteten rechteckigenGleitführungen
• Das mit hohem Drehmoment zweiteilige Räderwerk ISO 50, 12 000 U/min
• Die patentierte Doppelständer-Konstruktion mit Portalgestell erweitert das Arbeitsfeld und sichert hohe Steifigkeit
• Rückkopplung nach ausgestattetem Linearmaßstabsystem für AchsenX, Y, Z
• Für die Optimierung der komplizierten Mehrseitenbearbeitung von Teilen kann das BAZ mit dem einzigartigen schwenkbaren 5-Achs-Spindelkopf ausgerüstet werden.
• Tischzuladung – 13 300Pf. sichert zusätzliche Vorteile bei leistungsstarker mechanischerBearbeitung von großen und schweren Teilen
