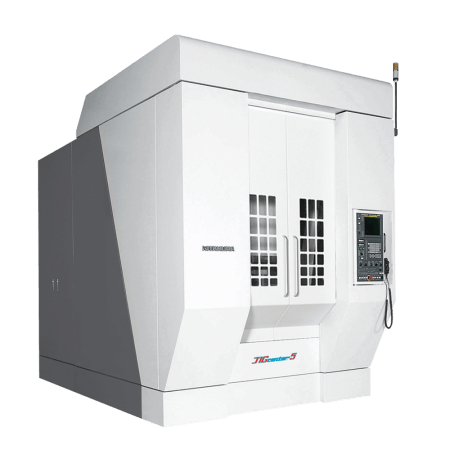

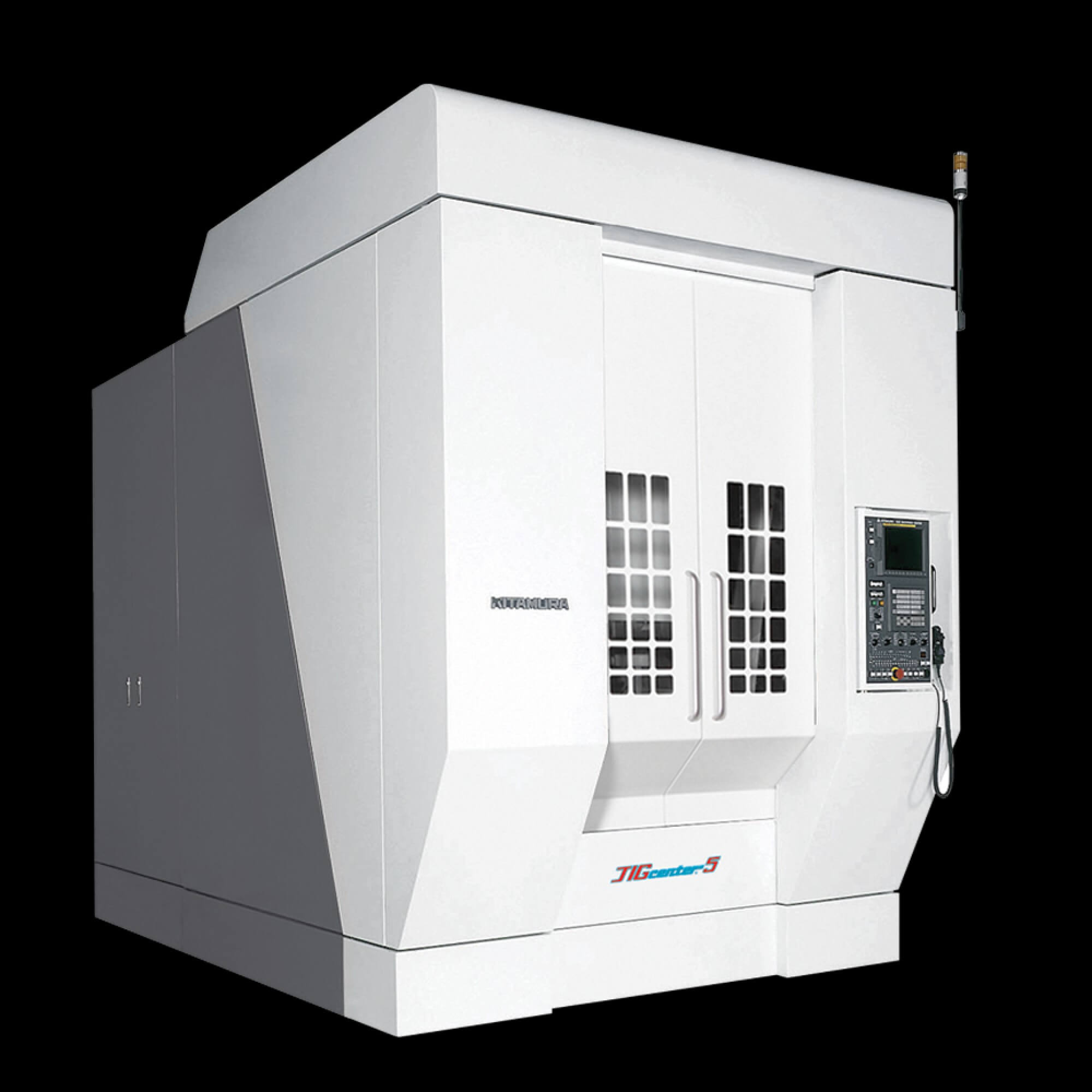

Jigcenter-5 Bearbeitungszentrum mit Doppelständer
Technische Daten
| Dimensionstabelle: | 30,7” x 47,2” (780 x 1200mm) |
| Achsenverfahrweg (X, Y, Z): |
32” x 39,3” x 19,7” (815 x 745 x 500mm) |
| Spindelkegel: | NST No. 40 |
| Drehzahl Hauptspindel: | 20~20.000 U/min, 4-Stufen Getriebe |
| Anzahl Werkzeuge: | 50 Stk. (100 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
2.5 s/5.0 s |
| Eilgänge (X,Y,Z): | 984 Zoll/min (25m/min) |
| Leistung: | 35KVA |
Eigenschaften
• Ideal für mechanische Bearbeitung gleichzeitig auf drei Achsen bei höchster Genauigkeit
• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000039”, Wiederholgenauigkeit: ±0,00002”
• Hebeschiebetür ermöglicht bequemes Ein- und Ausladen des zu bearbeitenden Bauteils
• 4-stufige Hochleistungs-Zahnradspindel gewährleistet den hohen Drehmoment und hohe Geschwindigkeit zwecks Erreichen der maximalen Betriebsflexibilität der mechanischen Bearbeitung
• Standardmäßige Kühlschmiermittelzufuhr ist durch die Spindel durchgeführt (220 Pfund/Zoll2), ebenso ein 2-Reihen-Transporter und Filtereinrichtung
• Rückkopplung mit Hilfe der Messleisten an allen Achsen
• Hochqualitative Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
