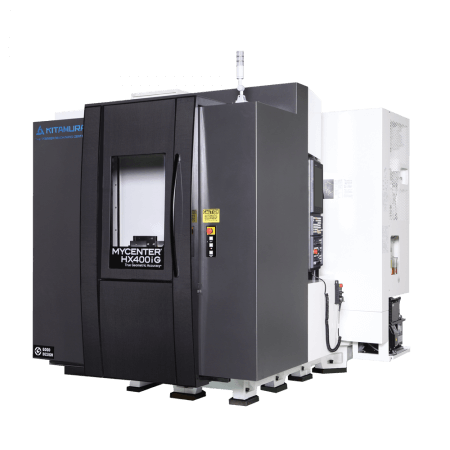

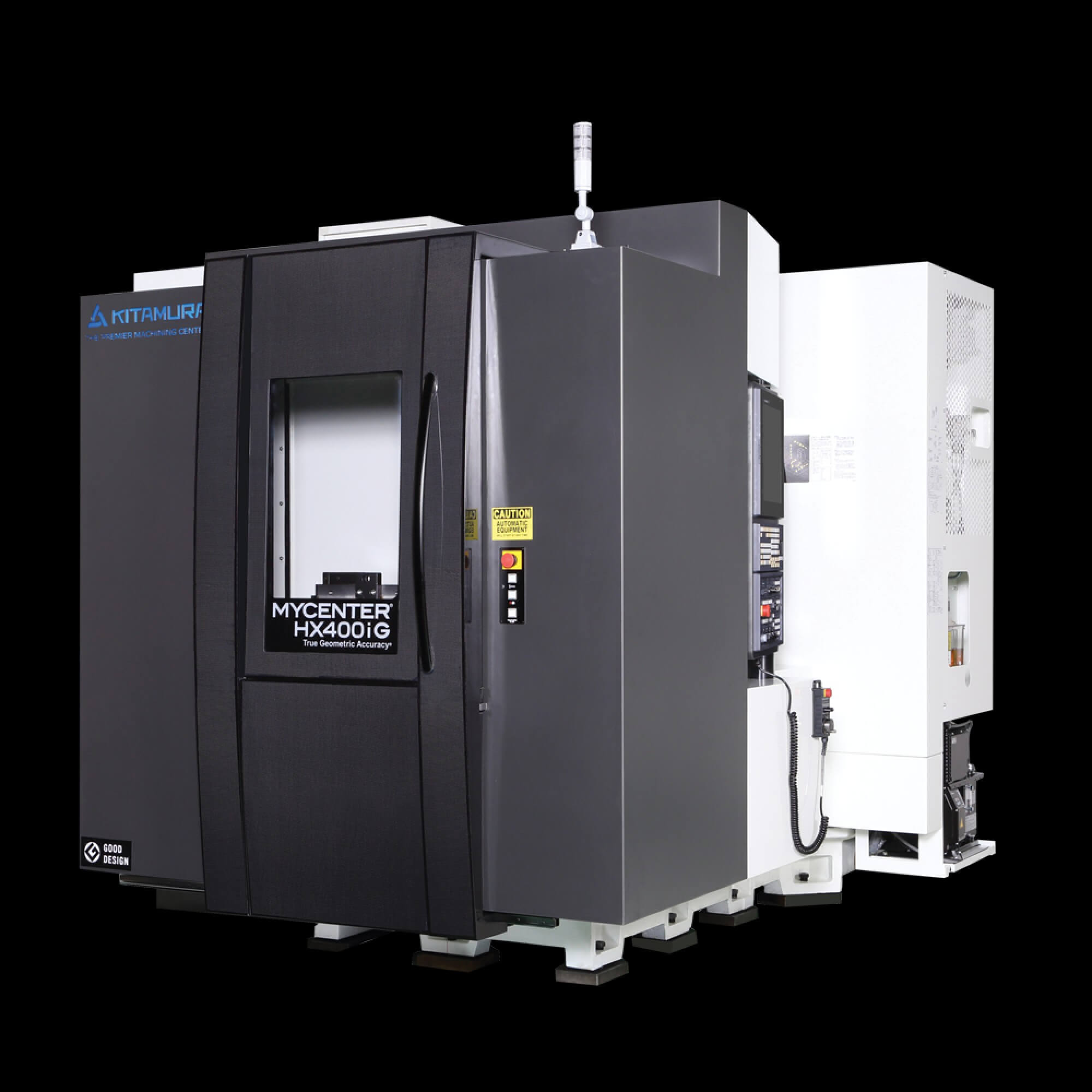

Mycenter-HX400iG/500 Horizontales Hochpräzisions-Bearbeitungszentrum
| Dimensionstabelle: | 15,7” x 15,7” (400 x 400mm) |
| Achsenverfahrweg (X, Y, Z): | 24,0” x 24,0” x 24,0” (610 x 610 x 610mm) |
| Spindelkegel: | NST No. 40 |
| Drehzahl Hauptspindel: | 40~15.000 U/min (20.000 U/min als Option) |
| Anzahl Werkzeuge: | 50 Stk. (100, 150, 200, 300 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
1.3 s/2.5 s |
| Eilgänge (X,Y,Z x B): | 2,362 Zoll/min (60m/min) x 125 U/min (45,000 Grad/min) |
| Leistung: | 50 KVA |
• System der Rückkopplung mit Hilfe der Messleisten — Kugelgewindetrieb mit kleiner Schrittweite und hoher Auflösung
• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,002mm, Wiederholgenauigkeit: ±0,001mm
• Erweiterbares Drehsystem des Palettentisches mit 2 Positionen
• Vollwertiger 4-Achsen-Drehtisch mit Elektromotor mit unmittelbarer Mitnahme und hoher Geschwindigkeit bei Eilgängen von 125 Min−1 (45 000 Grad/min)
• Hochwertige Konstruktion aus Meehanite mit weltweit höchsten Geschwindigkeiten bei Eingängen auf einteiligen rechteckigen Gleitführungen von 2362 Zoll pro Minute
• Hochleistungs-Doppelkontaktspindel mit Direktantrieb des Motors und einer Drehgeschwindigkeit von 15 000 U/min Jetzt ist eine Spindel mit einer Drehgeschwindigkeit von 20 000 U/min als Option verfügbar!
• Hochpräzise CP-Steuerung bei der Bearbeitung von Teilen und Spritzgießformen mit schwieriger Kontur
