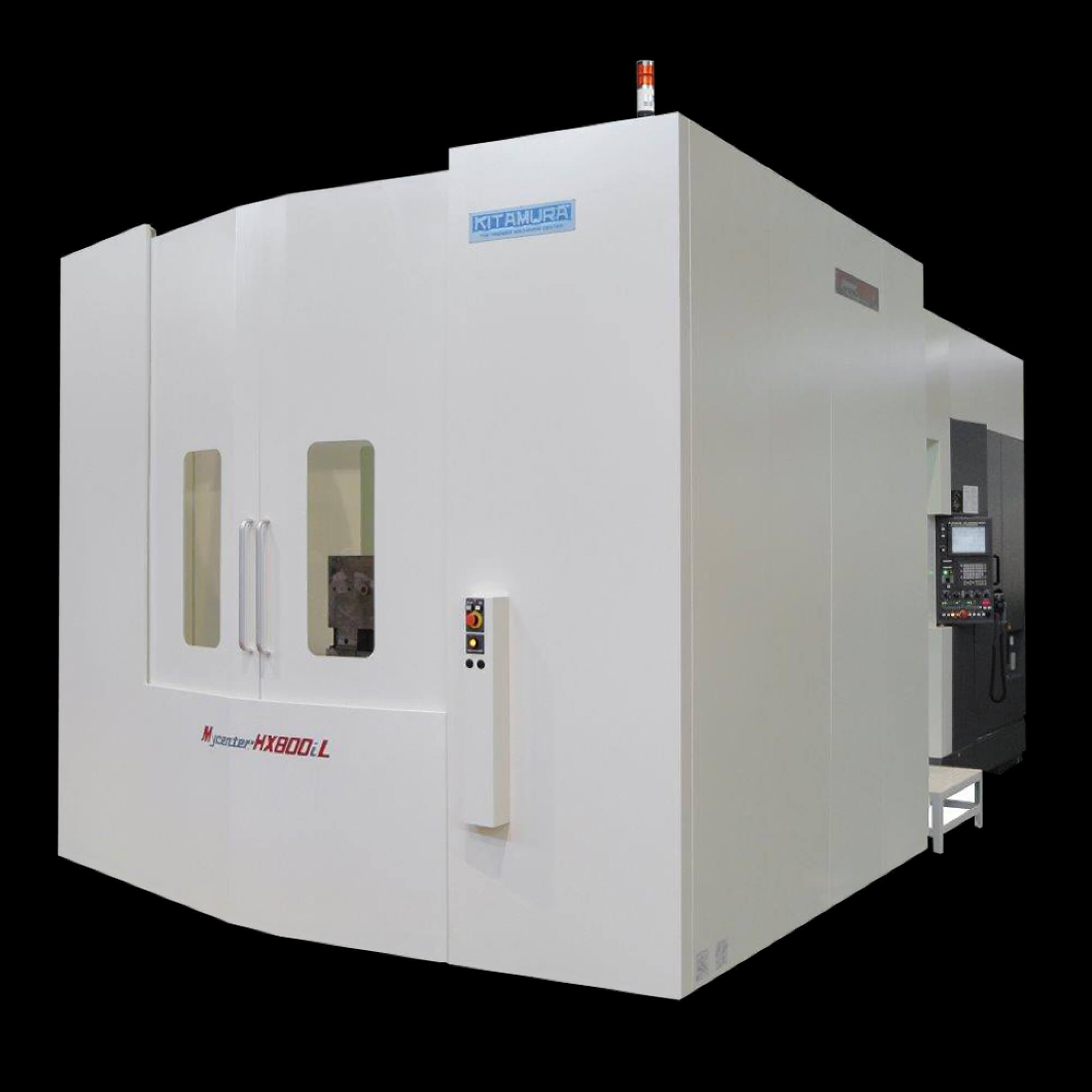

Mycenter-HX800iLTGA Horizontales Hochpräzisions-Bearbeitungszentrum
Technische Daten
| Dimensionstabelle: | 31,5” x 31,5” (800 x 800mm) |
| Achsenverfahrweg (X, Y, Z): | 55,11” x 49,21” x 52,16” (1,400 x 1,250 x 1,325mm) |
| Spindelkegel: | NST No. 50 |
| Drehzahl Hauptspindel: | 35~12.000 U/min (8.000 U/min als Option), 4-Stufen-Getriebe |
| Anzahl Werkzeuge: | 50 Stk. (100, 150, 200 als Option) |
| Werkzeugwechselzeit (W-zu-W/S-zu-S): |
3.0 s/7.0 s |
| Eilgänge (X,Y,Z x B): | 1,969 Zoll/min (50m/min) x 8,000 Grad/min |
| Leistung: | 55 KVA |
Eigenschaften
• Ideal für Bearbeitung von großen Teilen bei schweren Betriebsmodi
• Hochwertige Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
• Palettenwechsler mit 2 Positionen mit der Möglichkeit zur Erweiterung vor Ort spart Zeit für die Einstellung bei der Bearbeitung
• Höchste Vortriebsgeschwindigkeit bei Eilgängen in seiner Klasse — 1969 Zoll/min
• Rückkopplung mit Hilfe von Messleisten an den Achsen X, Y, Z
• Patentierter Antrieb in Richtung einer Achse vom gepaarten Kugelgewindetrieb/vom gekuppelten Servomotor
• Vollwertiger 4-Achsen-Drehtisch mit Drehskala mit hoher Auflösung
