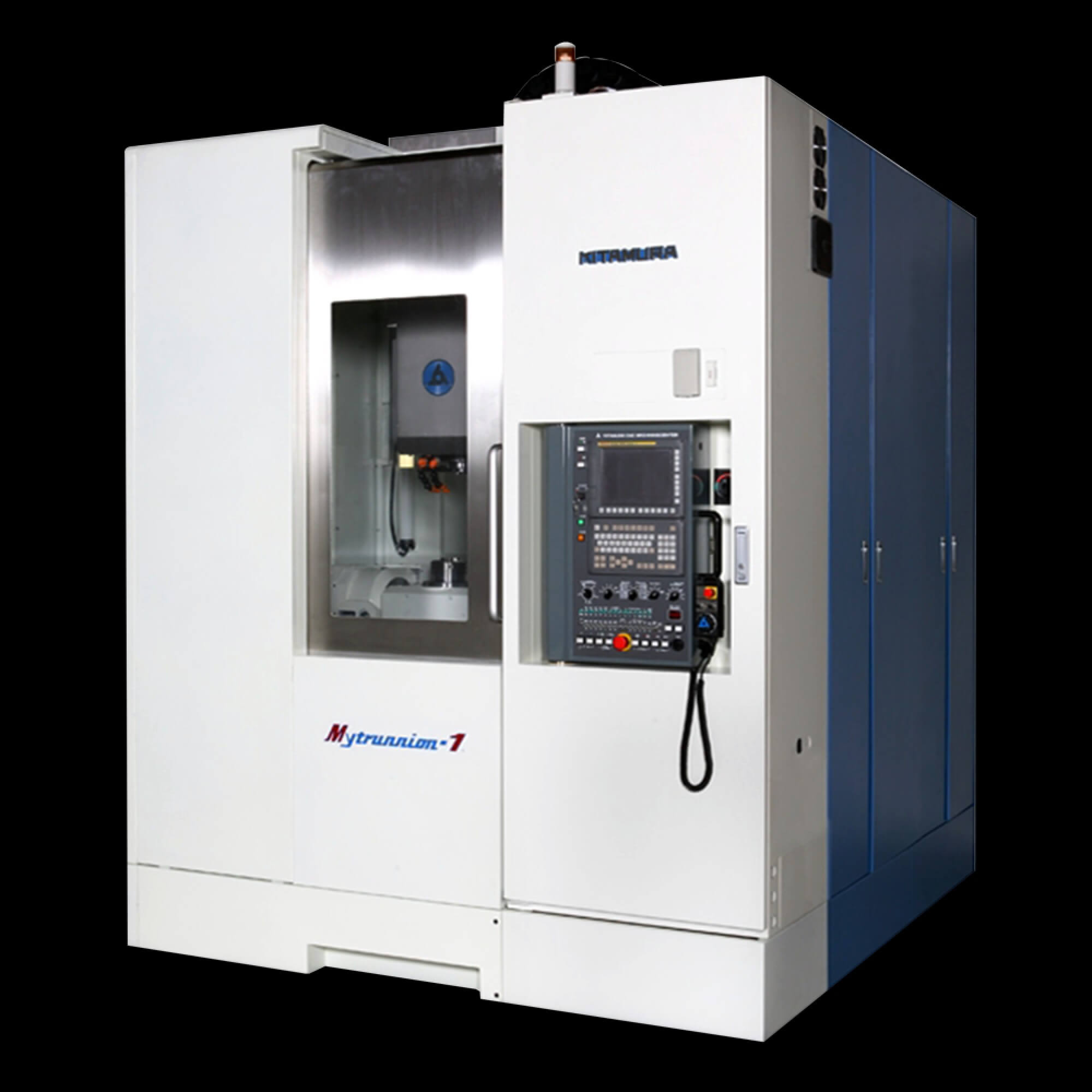

Mytrunnion-1 5-Achsen Bearbeitungszentrum
Technische Daten
| Dimensionstabelle: | Drehdurchmesser Ø120mm (4,72") |
| Achsenverfahrweg X-Y-Z: |
325 x 510 x 460mm (12,8" x 20,1" x 18,1") |
| Spindelkegel: | NST No. 30 |
| Drehzahl Hauptspindel: | 50~15.000 U/min (300~30.000u/min als Option) |
| Anzahl Werkzeuge: | 60 Stk. |
| Werkzeugewechselzeit (W-zu-W/S-zu-S: |
1.1 s/2.8 s |
| Eilgänge X-Y-Z: | 50 m/min entlang X und Y, 36 m/min entlang Z |
| Eilgänge A-C: | 7992 Grand/min, 360 000 Grand/min |
| Leistung: | 35KVA |
Eigenschaften
• Ideal für mechanische Bearbeitung bei höchster Genauigkeit gleichzeitig auf 5 Achsen
• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000039”, Wiederholgenauigkeit: ±0,00002”
• Hochleistungs-Doppelkontaktspindel mit der Drehgeschwindigkeit von 15 000 U/min
• Nicht groß und kompakt, spart den wertvollen Raum
• Als Option sind die Palettenwechsler verfügbar
• Rückkopplung mit Hilfe der Messleisten an allen Achsen
• Hochwertige Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
