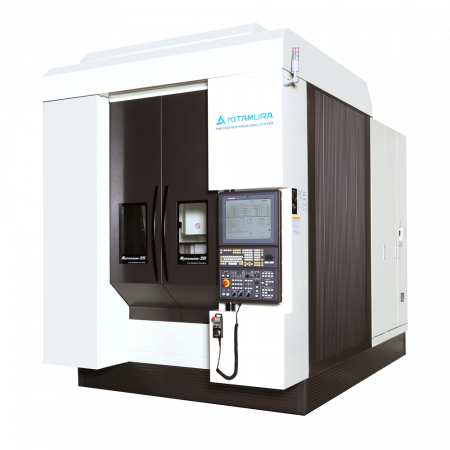

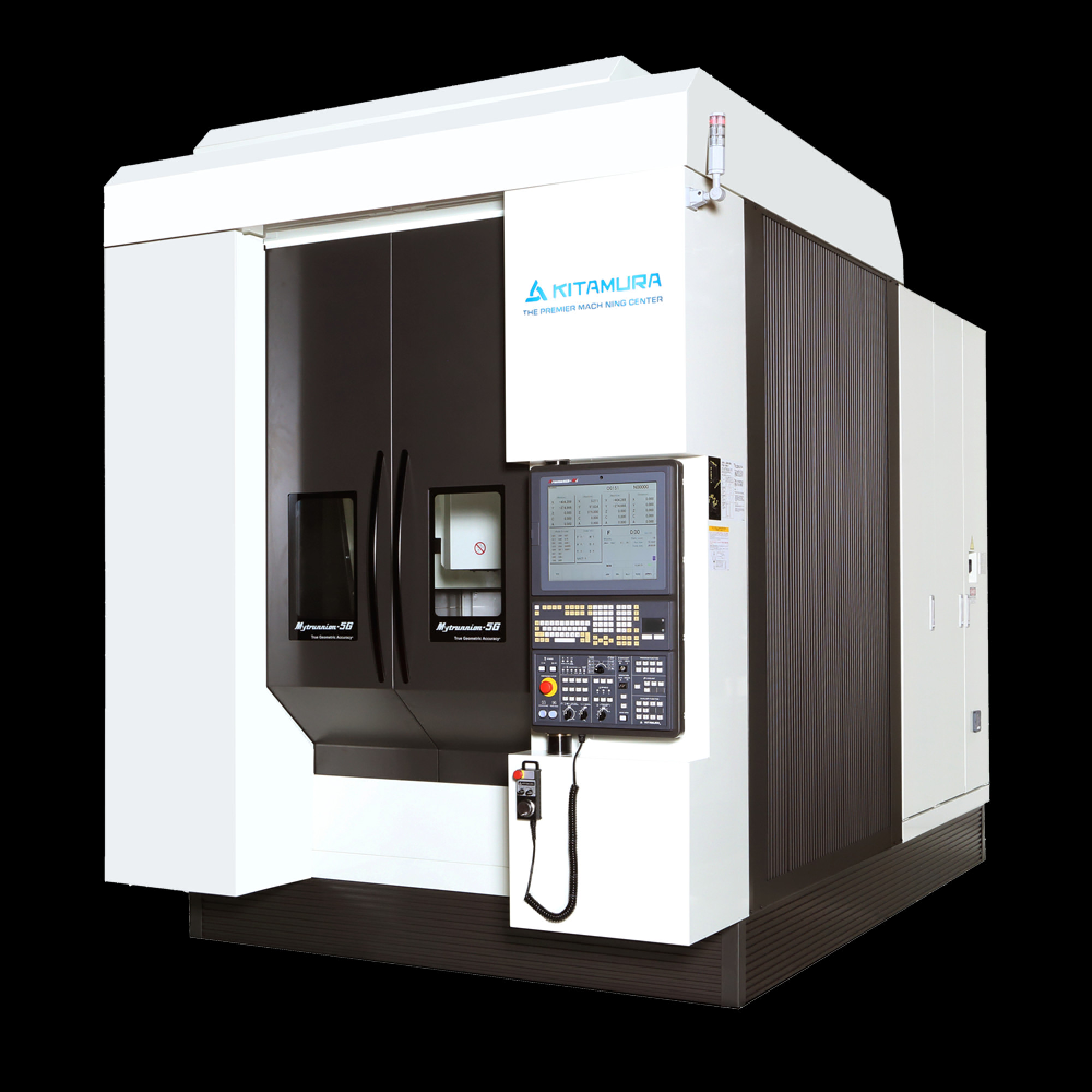

Mytrunnion-5G 5-Achsen Bearbeitungszentrum

Technische Daten
Dimensionstabelle: Drehdurchmesser Ø630mm (24,8”)
Achsenverfahrweg
X-Y-Z:
815 x 745 x 500mm (32" x 29,3" x 19,7")
Achsenverfahrweg
A-C:
-120°~+30°/0°~360°
Spindelkegel: NST No. 40
Drehzahl Hauptspindel: 20~20.000 U/min
Anzahl Werkzeuge: 50 Stk. (100 als Option)
Werkzeugewechselzeit
(W-zu-W/S-zu-S):
2.5 s/5.0 s
Eilgänge X-Y-Z: 50 m/min entlang X und Y, 25 m/min entlang Z
                Eilgänge A-C:   2 000 Grad/min, 6 000 grad/min
 Leistung:  50KVA
Eigenschaften

• Ideal für mechanische Bearbeitung bei höchster Genauigkeit gleichzeitig auf 5 Achsen

• Genauigkeit beim Verfahren anhand vorgegebener Koordinaten auf die volle Hublänge: ±0,000039”, Wiederholgenauigkeit: ±0,00002”

• Hebeschiebetür ermöglicht bequemes Ein- und Ausladen des zu bearbeitenden Bauteils

• 4-stufige Hochleistungs-Zahnradspindel gewährleistet hohes Drehmoment und hohe Geschwindigkeit zwecks Erreichen der maximalen Betriebsflexibilität der mechanischen Bearbeitung

• Rückkopplung mit Hilfe der Messleisten an allen Achsen, Drehskala um A- und B-Achsen

• Hochwertige Konstruktion aus Meehanite mit einteiligen rechteckigen Gleitführungen
